變電站作為電網的核心環節,擔負著所在區域的高低壓變換及供電任務,安全運行顯得尤為重要。“十三五”期間智能變電站將進入穩步建設時期,綜合輔助系統作為保障變電站運行的支持系統,隨著標準實施將全面配套建設,使智能變電站大步邁向全面感知時代。
現階段綜合輔助系統面臨的主要問題:
l 協議統一難——無論是視頻監控還是環境量監控,雖然國家電網定義了接口標準,但在接入過程中很多還是采用了私有協議,增加了系統聯網時的管理成本;
l 業務融合少——“遙視”大多只實現視頻復核、歷史追溯的功能,視頻監控系統依然獨立于生產系統,并未真正融入到變電站日常管理中;
l 人為干預多——視頻監控點的異常情況需要人為主動發現,多系統間的聯動機制已逐步建立,但大多局限于開關量聯動而非協議聯動;
l 運維難度大——系統聯網后,面對數量龐大的視頻監控設備,運維工作量巨大且檢測難度大,往往造成故障處理不及時,使得視頻監控系統的使用效果大打折扣。
智能變電站綜合輔助系統解決方案主要應用于電網公司各省公司智能變電站綜合輔助系統的建設及改造。
在變電站站端,變電站智能輔助監控平臺管理站端所有輔助系統,通過國網B接口和104規約分別上送視頻信息及環境信息至中心主站,并通過DL/T860與信息一體化平臺進行信息交互。

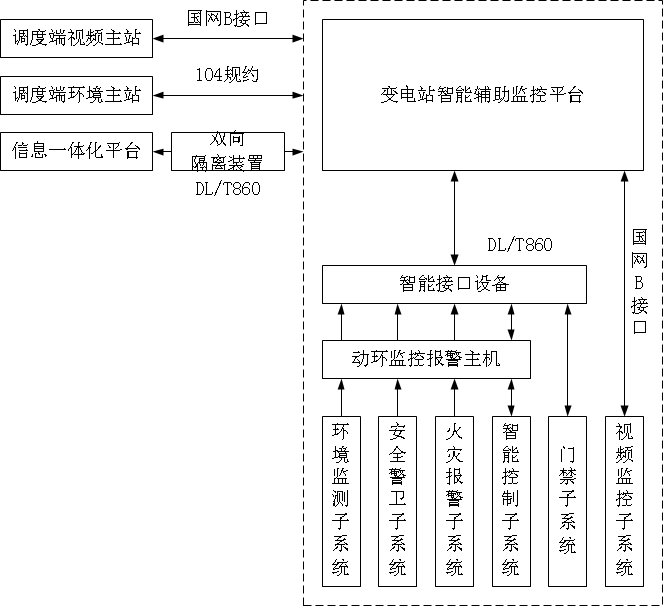

系統架構圖如下:
站端系統主要由變電站智能輔助監控平臺、視頻監控系統、動環監控系統、網絡(luò )設備、站端客戶端等組成,實現對變電站現場視音頻及各種環境信息采集、處理、監控等功能;整個站端系統以變電站智能輔助監控平臺為核心,實現信息匯聚、站端預案等功能。

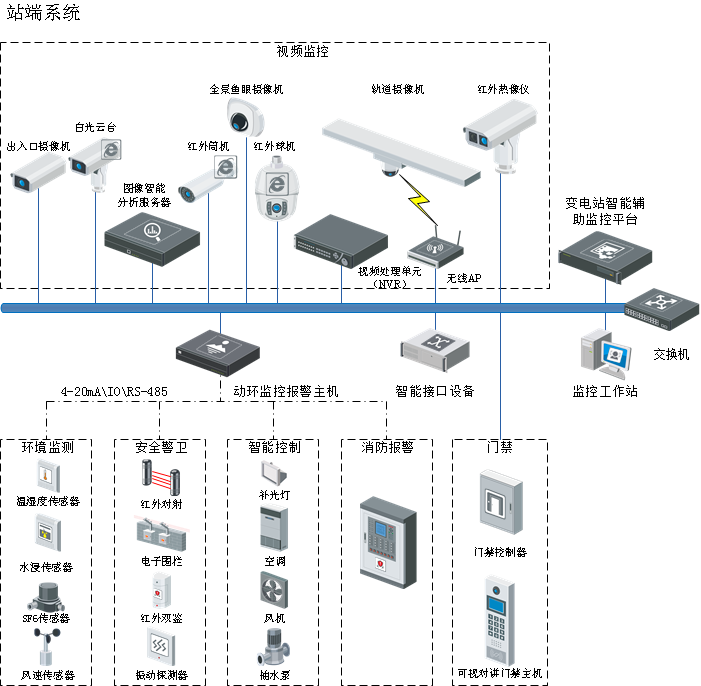

系統拓撲圖如下:
智能變電站綜合輔助系統全面采用高清、智能、物聯網、紅外熱成像應用技術,在“標準化、一體化、智能化”設計原則的指引下,采用標準通信接口的行業產品,實現了以下功能:
l 高清視頻監控——全面接入720P及以上高清攝像機,提升視頻質量和安防水平,滿足細節監控(設備狀態、儀表讀數、臉部特征)需求,支持高清錄像存儲;
l 智能分析識別——設備狀態分析、行為分析、車牌識別;
l 紅外在線測溫——采用紅外熱成像對重要設備進行24小時在線測溫,一旦發現溫度越限就能及時報警;
l 輔助系統融合——實現視頻監控、環境監測、安全警衛、消防報警、智能控制、門禁等子系統的集成,各子系統根據預案進行聯動;
l 可視運行管理——可按需配置主站視頻巡視預案,同時可與站端信息一體化平臺通訊,當進行倒閘操作或跳閘事故時,平臺發送“遙信”信號至變電站智能輔助監控平臺,關聯相應的攝像機預置位;
l 立體監管模式——實現站端、主站兩級垂直監管,調控中心、主控室采用C/S方式進行訪問,相關管理部門采用B/S方式進行訪問;
l 系統運維管理——IT基礎設施管理、視頻質量診斷、帶寬優化及控制、資產管理、日志管理。
系統特點:
1) 接入并整合站內輔助子系統,實現了輔助子系統的綜合監控,并實現系統內及系統外的智能預案;
2) 支持通過DL/T860協議與信息一體化平臺對接,上傳輔助系統全景數據并接收下發的控制信令,實現了與生產系統的業務融合;
3) 當變電站進行倒閘操作時,能夠聯動視頻預置位,真正實現了可視化運行管理。
